您好,欢迎访问畅享科技!

常见问题
您的位置: 主页 > 新闻中心 > 常见问题

塑料模具制品熔合纹现象的原因分析及对应改善措施

发布日期:2020-10-23 16:20浏览次数:

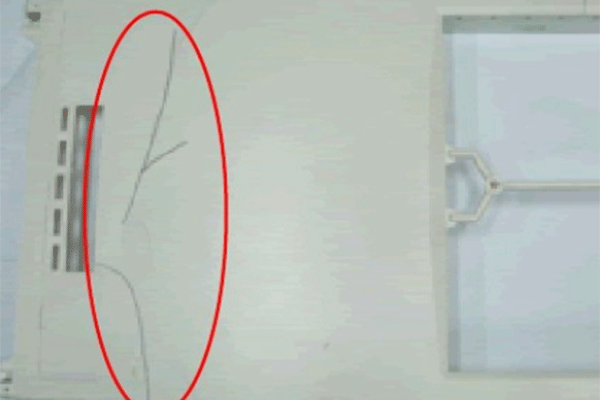

1、熔合纹又称熔接痕、熔接不良、熔合缝、缝合线等;



2、是指各塑料流体前端相遇时在制品表面形成的一条线状痕迹,不仅有碍制品的美观,而且影响制品的力学性能;



3、熔合纹的主要产生原因是由若干熔体在型腔中汇合在一起时,在其交汇处彼此不能熔合为一体而形成线状痕迹;








塑料模具制品产生的熔合纹分类如下:



1、分为两种类型,熔接线(Meld Line)和熔接痕(Weld Line);



2、差别在于两熔体前沿的夹角0的大小,如果θ>135°,则形成溶接线,否则形成熔接痕;

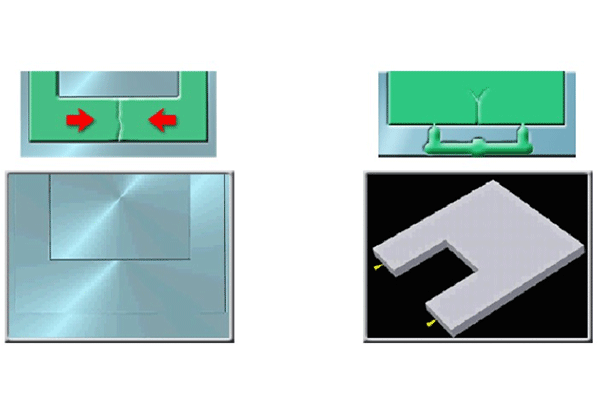

塑料模具制品熔合纹的形成机理:



1、熔接线位置上的分子取向变化强烈,该位置的力学结构强度明显减弱;



2、溶接痕以一定角度混合,相比熔接线分子取向更加一致,形成位置的结构强度比熔接线大,视觉上也不明显;




下面介绍下塑料模具制品出现熔合纹的几个常见原因及改善措施:

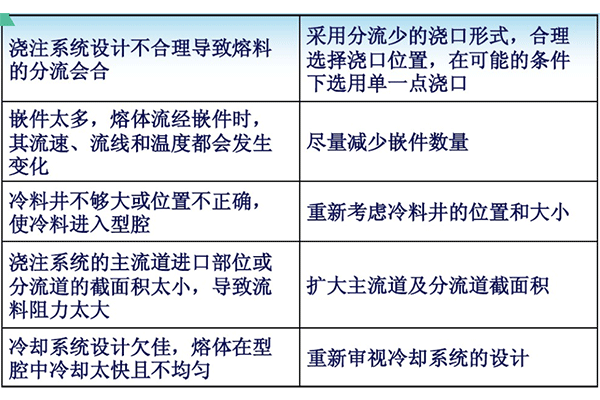

注塑模具造成的塑料模具制品熔合纹原因解析及改善措施:






注塑工艺造成的塑料模具制品熔合纹原因及改善措施:

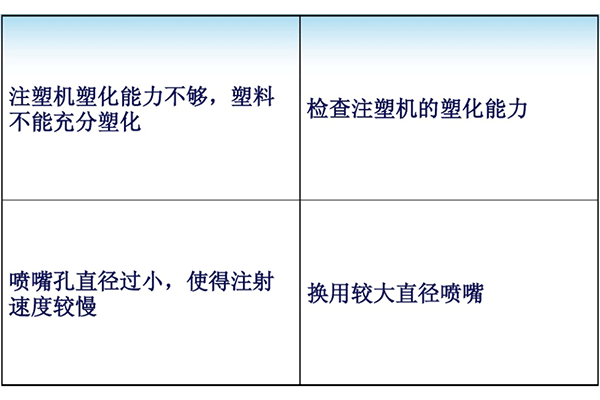

注塑设备造成的塑料模具制品熔合纹的相关改善措施:






原料引起的塑料模具制品熔合纹相关改善措施:




Copyright © 2002-2023 深圳市畅享科技有限公司 版权所有 粤ICP备18100137号-1 XML地图

185-8849-8922
